Молд Сил 10 (1 кг):

Стоимость

CИЛИКОН ДЛЯ ФОРМ НА ОСНОВЕ ОЛОВА «МОЛД СИЛ 10»

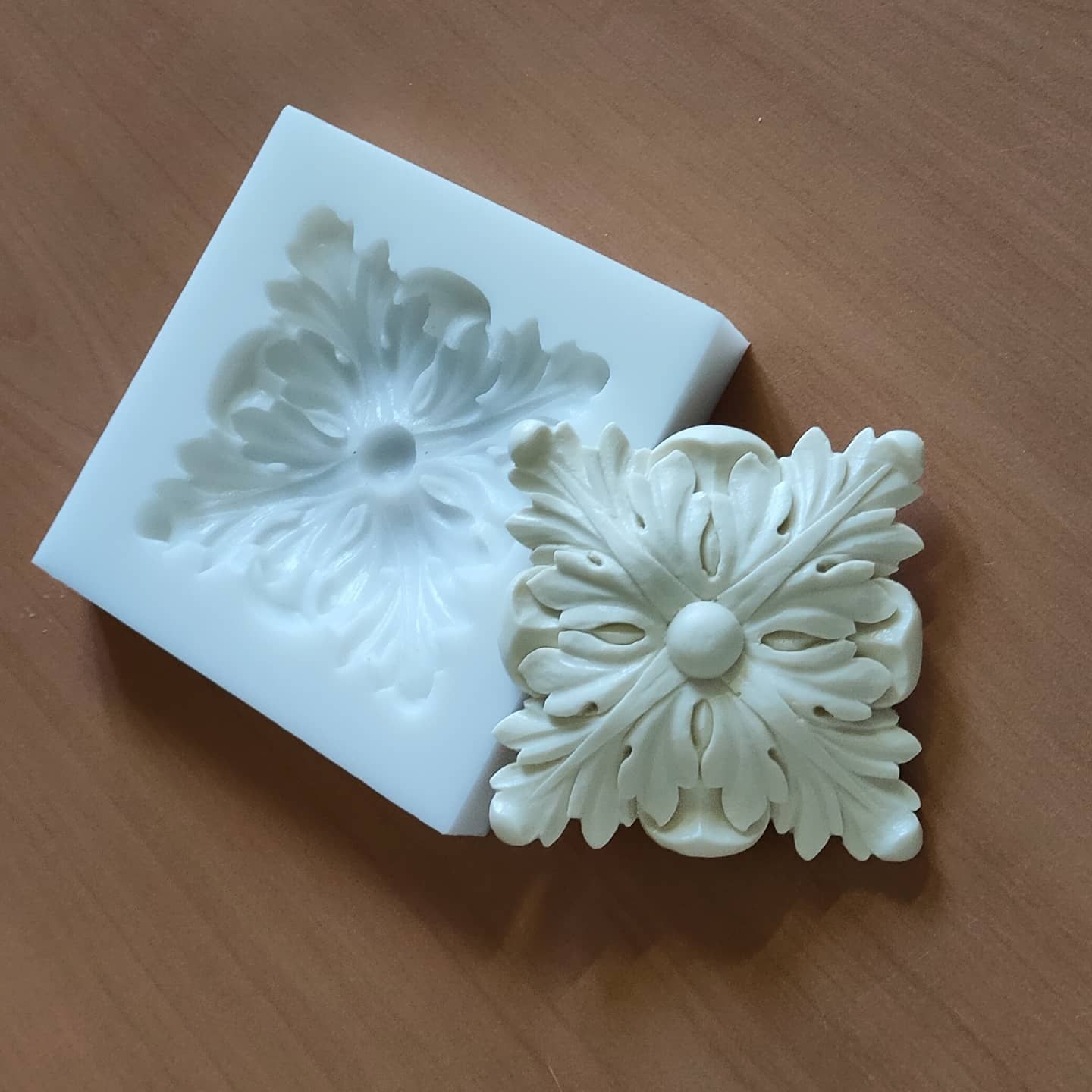

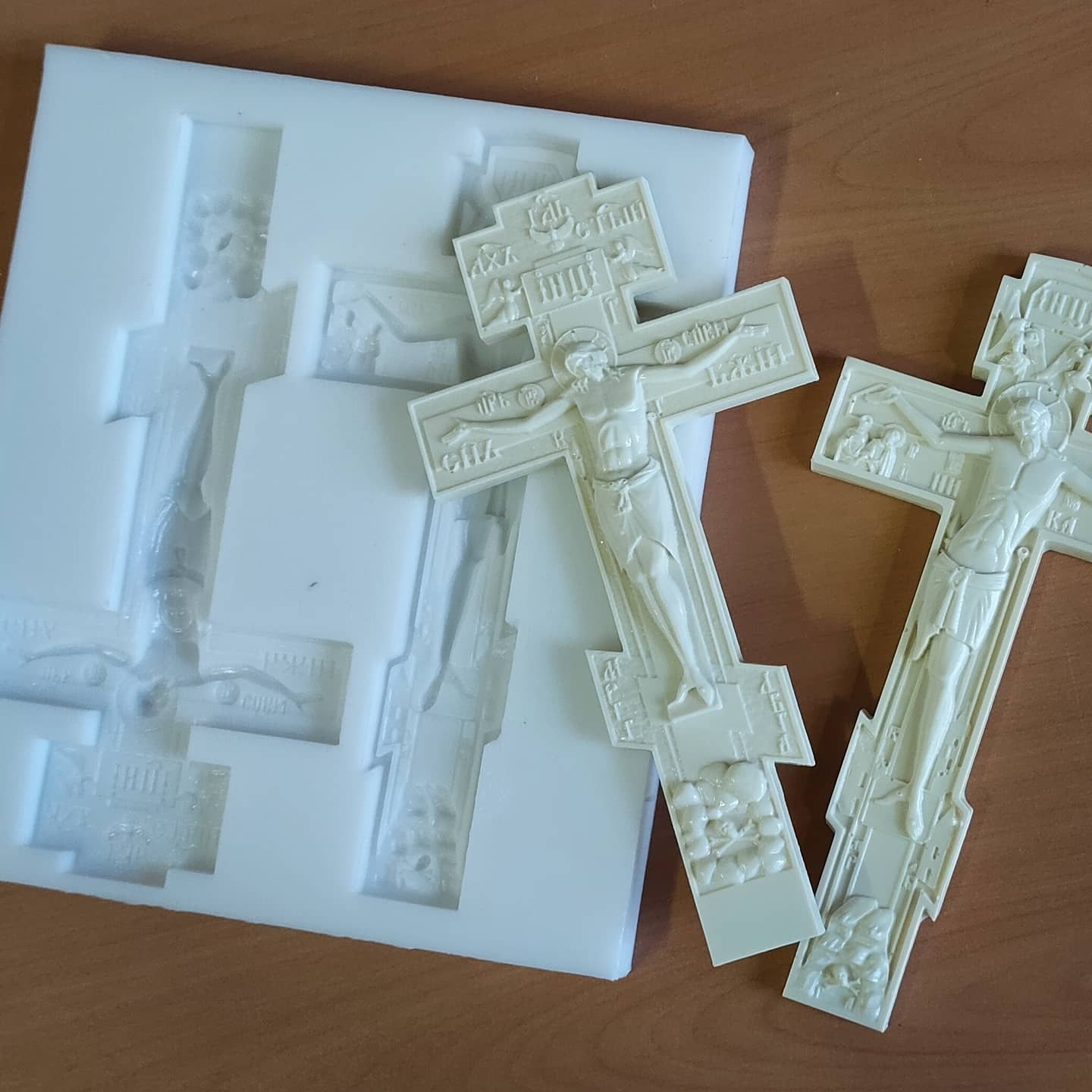

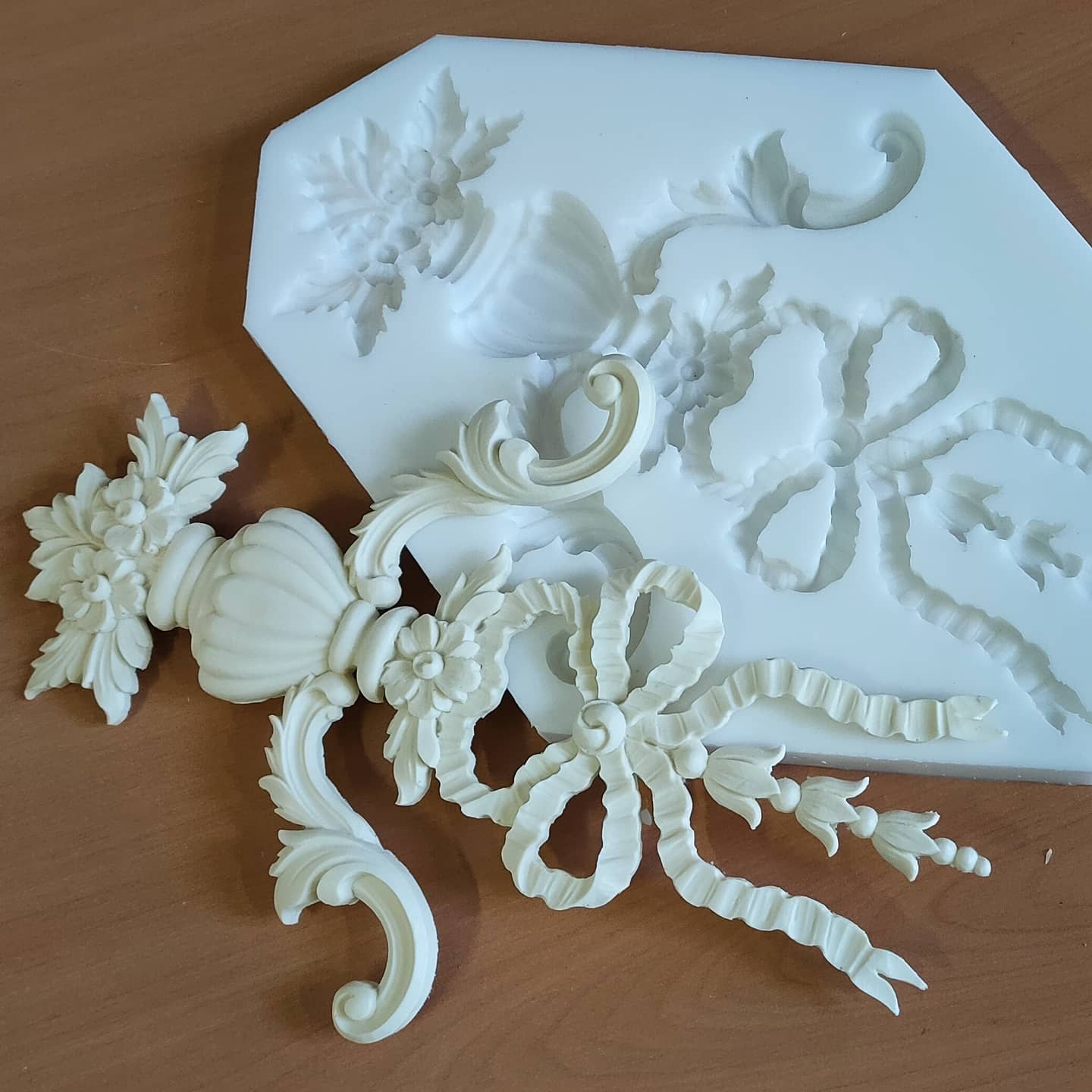

Двухкомпонентный cиликон «Молд Сил 10» (Твердость по Шор А : 10) на основе олова предназначен для изготовления форм (Молдингов). Применяется для литья изделий из жидких пластиков, полиуретанов, эпоксидных смол, воска, мыла, для работы с полимерной глиной, изготовления свечей и др. Силикон имеет высокие показатели текучести и эластичности, что дает качественную передачу детализации. Материал можно окрашивать в массе колерами для полимеров.

• Пропорция смешивания компонентов по весу: А - 100 весовых частей, Б - 2 весовых части.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Название	Молд Сил 10
Твердость – 10 ШОР А	Максимальная эластичность
Пропорция смешивания компонетов:	А:100 Б:2
Цвет	Белый
Время жизни (при температуре среды 25 0C)	15-20 мин
Время полимеризации (при температуре среды 25 0C)	16 часов
Вязкость (mPas -25 0C) +-2000	25000
Плотность (г/см 3 )	1.08
Линейная усадка(%)	0.2
Прочность на разрыв(kgf /cm2)	39
Сопротивление раздиру (kgf /cm)	31
Удлинение при разрыве(%)	Удлинение при разрыве(%)

Хранение: Рекомендуется хранить при температуре от 19°C до 25°C в плотно закрытой оригинальной таре. После транспортировки при пониженных температурах выдержать материал при t +23°C не менее 24-48 часов.

Безопасность: Используйте средства индивидуальной защиты, очки, перчатки. Работать с материалом следует в сухих проветриваемых помещениях. Не допускать контакта материала с кожей и слизистыми оболочками. При попадании в глаза - промойте водой в течение 15 минут и немедленно обратитесь за медицинской помощью. При попадании на кожу - удалите материал сухой салфеткой, а затем смойте водой с мылом.

*Материал предназначен для профессионального использования.

ИНСТРУКЦИЯ К ПРИМЕНЕНИЮ:

• Перед применением компонент А следует перемешать.
• Рекомендуется работать при температуре в помещении 20-25 °C, и влажностью не более 50%.
• Смешайте компоненты в пропорции по весу А (100 весовых частей) Б (2 весовых части).
• Затем медленно перемешайте компоненты до однородного состояния в течении 3 - 5 минут.
• Смешивать в чистой, сухой таре.
• Полученную смесь залейте на мастер-модель с небольшой высоты.
• Оставьте форму застывать. Полное отверждение происходит в течении 6-8 часов, при температуре помещения 20-25 °C. После чего модель извлекается из формы.
